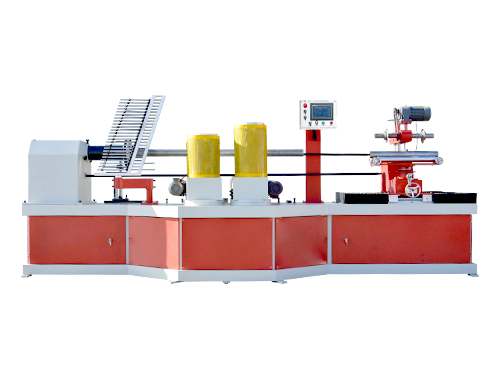

功能描述：
設計理念簡約、緊湊、穩定。
生產用途參考：
化纖類用紙管、工業用紙管，薄膜用紙管 等中型直觀的生產。
產品特點：
1、主體采用厚重型鋼板經數控切割后焊接而成，機架穩重不易變形，振動小。
2、主傳動采用硬齒面全油浴鏈條傳動，低噪聲，低發熱，高轉速，大轉矩。
3、主電機采用矢量型高扭矩變頻器調速.
4數控同步追剪系統，切臺由精密滾珠絲杠和高性能伺服電機驅動。
5、配備脈沖定長控制，配合前饋補償功能，在不同主機運行速度下保證了切割長度一致。
6、采用進口PLC數控系統控制，精確提升整體效率。
7、配置新型的操作面板和大尺寸彩色觸摸屏人機界面操作。。
8、整體供紙架、供膠涂膠架、導紙裝置一體化聯動裝置，效率提高%60..
9、模塊化電氣布局設計，使用、維護、維修更方便更科學。
|
技術參數 |
控制系統 |
||||
|
卷繞紙張層數 |
3-20層 |
PLC控制器 |
臺灣臺達 |
||
|
最大卷管直徑 |
250mm |
人機界面 |
彩色觸摸屏 |
||
|
最小卷管直徑 |
30mm |
程序版本 |
HT/4.0 |
||
|
最大卷管厚度 |
20mm |
變頻器 |
深圳易驅 |
||
|
最小卷管厚度 |
1mm |
執行器件(接觸器等) |
中國正泰產品 |
||
|
模具固定方式 |
法蘭加頂緊 |
信號元件(光電開關等） |
歐姆龍產品 |
||
|
卷繞機頭 |
四機頭 雙皮帶 |
氣動元件 |
恒一產品 |
||
|
切割方式 |
雙伺服單圓刀無阻力切割 |
調角電機 |
嘉誠 |
||
|
上膠方式 |
單/雙面上膠 |
同步控制 |
X軸伺服絲桿Z軸伺服絲桿 |
||
|
定長方式 |
編碼器脈沖定長 |
同步跟蹤切管系統 |
伺服同步跟蹤切割 |
||
|
操作人數 |
1-2人 |
|
|
||
|
卷管速度 |
3-30米/分鐘 |
配備裝置 |
|||
|
輸入電源 |
380V三相四線 |
自動落管架 |
有 |
||
|
規格尺寸 |
皮帶對角 |
電動 |
|||
|
主機尺寸： |
5000mm×2000mm×1950mm |
皮帶松緊調節 |
機械調節 |
||
|
占地面積： |
20m×10m |
主機擺角 |
可選配 |
||
|
輪轂高度 |
400mm*2 500mm*2 |
自動供膠水 |
氣動隔膜泵 |
||
|
最小輪距 |
750mm |
紙帶自動供滑潤油 |
自動 |
||
|
最大輪距 |
950mm |
張力調節 |
機械調節 |
||
|
總質量 |
5200kg |
紙架類型 |
整體紙架 |
||
|
傳動系統 |
卷管皮帶 |
帆布帶 |
|||
|
主機功率 |
15KW |
附送配件 |
|||
|
輪轂轉速 |
47r/min |
卷管芯棒 |
1條 |
||
|
輪轂輸出扭矩 |
1960N.m |
卷管皮帶 |
1套 |
||
|
傳動式 |
高效浴油鏈條傳動 |
應用工具 |
有 |
||
|
輪轂驅動 |
4輪驅動 |
|
|
||
|
切刀電機 |
齒輪電機 |
|
|
||
